在半導體制造領域，芯片潔凈廠房的施工質量直接關系到產品的良率和性能。十級潔凈廠房作為最高級別的潔凈環境之一，其施工過程中的技術難點和重點尤為突出。合潔科技電子凈化工程公司將圍繞十級芯片潔凈廠房施工中的關鍵環節，深入分析其技術要點和解決方案。

　　一、潔凈廠房的結構設計與材料選擇

　　十級潔凈廠房對空氣中的微粒控制要求極為嚴格，每立方英尺空氣中直徑≥0.1μm的微粒數不得超過10個。這一標準對廠房的結構設計和材料選擇提出了極高要求。首先，廠房的主體結構通常采用雙層鋼板夾芯彩鋼板，這種材料不僅強度高，而且具有良好的氣密性和隔熱性能。墻板之間的接縫必須采用專用密封膠進行處理，確保無任何縫隙。地面材料多選用環氧自流平或PVC卷材，這些材料具有耐磨、抗靜電、易清潔等特點。

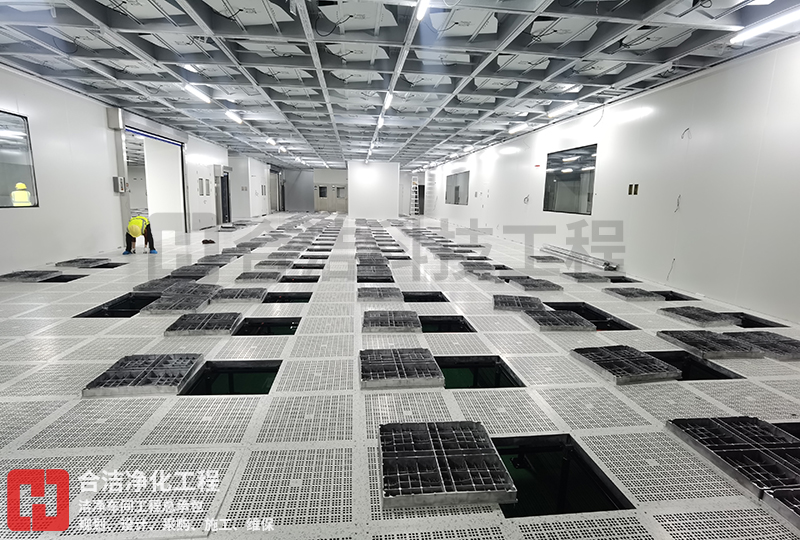

　　在氣流組織設計上，十級潔凈廠房一般采用垂直單向流(層流)方式。天花板上布滿高效過濾器(HEPA)或超高效過濾器(ULPA)，覆蓋率達到100%。氣流速度控制在0.3-0.5m/s，確保污染物能迅速被帶走。回風口通常設置在靠近地面的位置，形成自上而下的氣流模式。

　　二、空調凈化系統的關鍵技術

　　空調凈化系統是維持潔凈度的核心，其設計需要考慮多個關鍵因素。首先是空氣處理機組(AHU)的選擇，必須配備三級過濾系統：初效過濾器(G4)、中效過濾器(F8)和高效過濾器(H14)。高效過濾器的安裝必須進行嚴格的檢漏測試，確保無任何泄漏點。

　　溫濕度控制也是重要環節。十級潔凈廠房通常要求溫度控制在22±1℃，相對濕度45±5%。這需要精密的空調控制系統，采用變頻技術調節風量和水流量。同時，系統還需具備快速響應能力，在人員進出或設備啟動時能迅速調整參數。

　　另一個難點是壓差控制。潔凈廠房需要維持正壓梯度，通常走廊對室外保持+15Pa，核心區對走廊保持+10Pa。這需要通過風量平衡計算和自動風閥調節來實現。壓差傳感器應布置在關鍵位置，實時監測并反饋給控制系統。

　　三、施工過程中的污染控制

　　施工階段的污染控制是確保最終潔凈度的關鍵。所有進入潔凈區的材料和設備都必須經過清潔處理。施工人員需要穿戴專用潔凈服，并通過風淋室除塵后方可進入。工具和設備也應選用無塵型，如無塵切割機、無塵吸塵器等。

　　管道安裝是另一個重點。各類管道(包括風管、水管、工藝管道)在安裝前必須進行脫脂和鈍化處理。風管的制作應在清潔環境中進行，安裝后需進行分段檢漏。所有穿墻管道必須采用密封套件進行氣密處理，防止交叉污染。

　　施工過程中的實時監測也必不可少。應采用便攜式粒子計數器對關鍵區域進行檢測，確保施工活動不會造成污染超標。發現異常時應立即停工排查原因，直至環境參數恢復正常。

　　四、驗收測試與驗證

　　工程竣工后需要進行全面的測試驗證，主要包括以下幾項：

　　1、風速與風量測試：確認所有送風口的風速均勻性，總送風量達到設計要求。

　　2、潔凈度測試：使用粒子計數器在全室進行多點采樣，確認達到ISO 3級(十級)標準。

　　3、壓差測試：驗證各功能區域之間的壓差梯度是否符合要求。

　　4、氣流流型測試：通過發煙試驗觀察氣流方向是否合理，有無渦流或死角。

　　5、自凈時間測試：模擬污染后，測量恢復到潔凈標準所需的時間。

　　6、噪聲與照度測試：確保工作環境舒適性達標。

　　這些測試通常需要重復進行三次以上，確保數據的可靠性和穩定性。測試過程中發現的問題必須及時整改，直至完全符合驗收標準。

　　五、運行維護的長期保障

　　潔凈廠房的運行維護同樣至關重要。需要建立完善的日常監測制度，定期檢測潔凈度、溫濕度等參數。高效過濾器一般每1-2年需要更換，具體周期根據實際使用情況確定。空調機組的風機軸承需要定期潤滑，皮帶松緊度要適時調整。

　　人員培訓也不容忽視。所有進入潔凈區的人員都必須接受嚴格的潔凈室行為規范培訓，包括正確的更衣程序、動作規范等。同時要建立應急預案，如遇到停電或設備故障時，能迅速啟動備用系統或采取保護措施。

　　六、特殊工藝要求的應對措施

　　某些特殊工藝可能對潔凈廠房提出額外要求。例如，光刻區域需要控制振動，通常要采用獨立基礎或減振平臺。某些工藝會產生特殊氣體，需要配備專門的排風和廢氣處理系統。這些特殊要求在設計和施工階段就必須充分考慮，預留相應的接口和空間。

　　隨著半導體工藝的不斷進步，對潔凈廠房的要求也在不斷提高。未來可能出現更嚴格的潔凈標準，這就要求施工技術持續創新，如開發更高效的過濾材料、更智能的環境控制系統等。同時，模塊化建造、數字化管理等新理念也將被更多地應用于潔凈廠房的建設和運維中。

　　十級芯片潔凈廠房的施工是一項系統工程，需要設計、施工、監理等各方緊密配合。只有把握好每個技術細節，才能建造出真正符合高端芯片制造要求的潔凈環境。這不僅需要豐富的實踐經驗，還需要不斷學習和應用新技術、新方法，以滿足半導體產業日益增長的高標準需求。
